Arduino Mega 2560: распиновка, характеристики, для чего

Технические характеристики Arduino Mega 2560

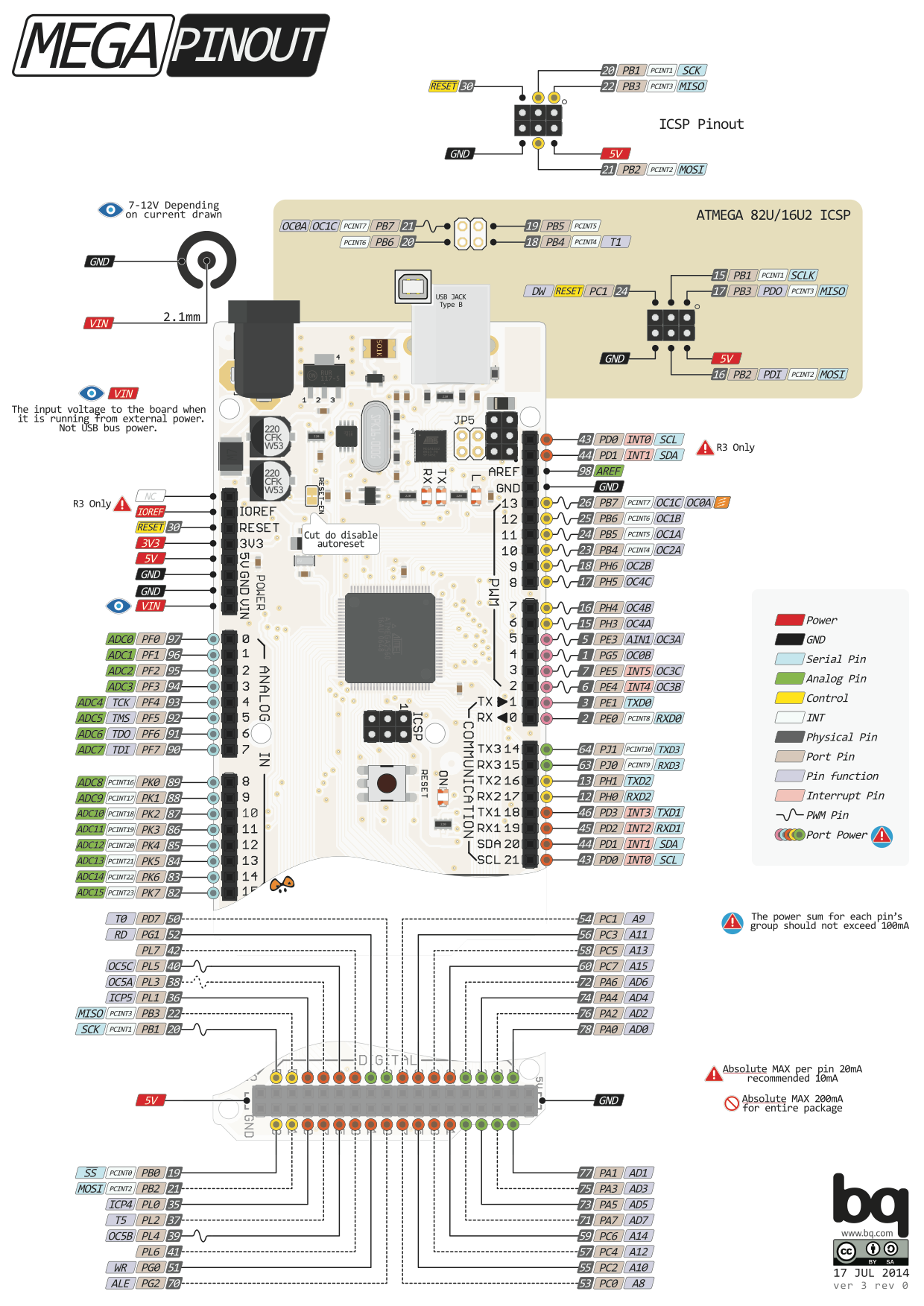

Распиновка Arduino Mega: схема выводов

Схема повторяет расположение выводов на настоящей плате, вид сверху, USB-разъёмом влево. Верхний ряд — цифровые выводы и четыре порта связи, нижний — питание и 16 аналоговых входов, а справа — фирменная двойная гребёнка выводов 22–53, которой нет у младших плат. Наведите на категорию в легенде — её выводы подсветятся.

В двойной гребёнке выводы идут парами: чётные (22, 24, …, 52) — во внутреннем ряду, нечётные (23, 25, …, 53) — во внешнем. Нумерация подписана прямо на плате, так что запутаться сложно.

Особые выводы: за что отвечают

• ШИМ — выводы 2–13 и 44–46: пятнадцать каналов analogWrite для сервоприводов, моторов и подсветки.
• Четыре UART — Serial на выводах 0/1 (он же канал прошивки и монитора), Serial1 на 19/18, Serial2 на 17/16, Serial3 на 15/14: GPS, Bluetooth и другие модули живут каждый на своём порту.
• I2C — SDA на 20, SCL на 21 (продублированы у края рядом с AREF): дисплеи и большинство датчиков.
• SPI — выводы 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS): карты памяти и быстрые дисплеи. Обратите внимание: расположение отличается от Uno, где SPI живёт на 10–13.
• Прерывания — 2, 3, 18, 19, 20, 21: шесть выводов для мгновенной реакции на кнопки и энкодеры.
• Светодиод L — как у всей классики, на выводе 13.

Питание: как у Uno, запас — больше

Правила те же, что у младшей платы: 5 В по USB или 7–12 В через гнездо и вывод VIN, до 20 мА на один вывод. Единственное отличие — выводов много, и соблазн повесить на плату десяток сервоприводов велик. Помните: суммарная нагрузка ограничена, поэтому моторам и лентам — отдельное питание, а плате — управление через транзисторы и драйверы.

Mega или Uno: честное сравнение

Простое правило: учиться и собирать первые проекты — на Uno или компактной Nano; переезжать на Mega стоит, когда проект упёрся в число выводов, порты UART или память. А если главное требование — интернет, смотрите справочник по ESP32.

Для чего берут Mega

• 3D-принтеры и станки ЧПУ — классическая связка Mega + плата расширения RAMPS управляет моторами, нагревателями и дисплеем одновременно.
• Роботы — десяток сервоприводов, датчики по всем бортам и запас выводов на будущее.
• Умный дом без сети — реле, датчики и клавиатуры по всем комнатам, когда Wi-Fi не нужен.
• Учебные стенды — один контроллер обслуживает светофоры, табло и кнопки целого макета.
• Проекты «не хватило пинов» — самый частый сценарий: скетч с Uno переносится без правок, а выводов становится вчетверо больше.

Первая программа: слушаем два порта сразу

«Маячок» на Mega выглядит так же, как на Uno (светодиод на выводе 13), поэтому покажем то, чего младшие платы не умеют: работу двух последовательных портов одновременно. Скетч пересылает в монитор порта всё, что приходит от внешнего модуля на Serial1:

void setup() {
  Serial.begin(9600);              // порт 0: монитор на компьютере
  Serial1.begin(9600);             // порт 1: выводы 19 (RX) и 18 (TX)
}

void loop() {
  if (Serial1.available()) {       // пришли данные с внешнего модуля?
    char c = Serial1.read();       // читаем символ с порта 1
    Serial.print(c);               // и пересылаем его на компьютер
  }
}

Подключите Mega по USB, выберите плату и порт — и прошивайте. Если плата-клон не появилась в списке портов, поставьте драйвер CH340 по нашей инструкции. Разбор самой первой программы — в гайде «Мигаем светодиодом».
