Заливка ESP32 по Wi-Fi: пошаговая инструкция

Что понадобится

• Плата на ESP32 и кабель USB — один раз, для самой первой заливки. Подходят обычные ESP32 и C3, S3, C6: заливка по воздуху входит в их пакет плат, библиотеки ставить не нужно.
• Сеть Wi-Fi на 2,4 ГГц. На 5 ГГц ESP32 не подключается.
• Компьютер в той же сети — по кабелю или по Wi-Fi, неважно. Важно, чтобы роутер пускал устройства друг к другу: гостевые сети и сети со входом по логину этого не делают.
• Trema IDE и установленный пакет плат ESP32 (раздел «Платы»).

Шаг 1. Откройте готовый пример

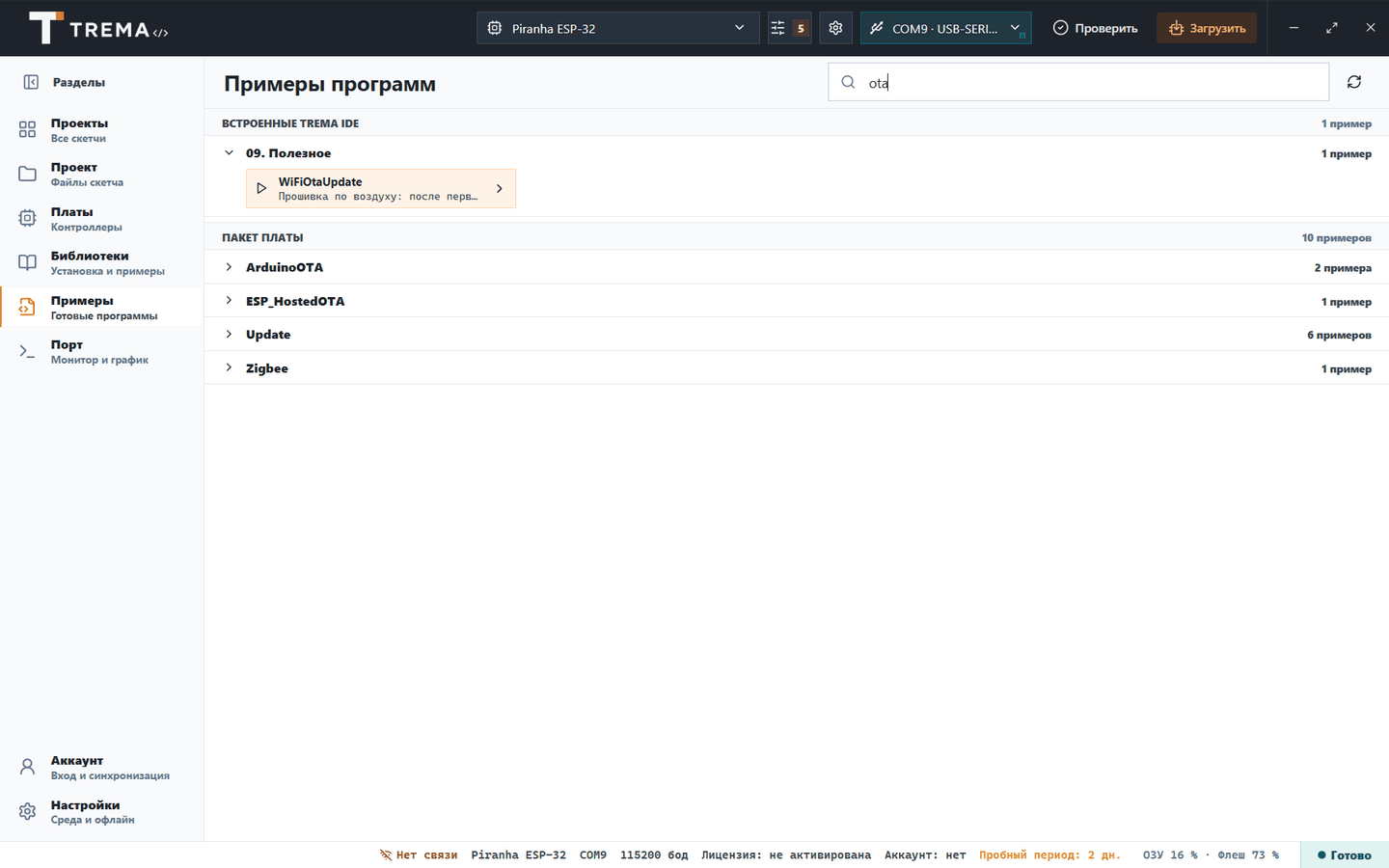

Выберите свою плату ESP32 вверху окна, откройте раздел «Примеры» и найдите «WiFiOtaUpdate» — он лежит в группе «09. Полезное», быстрее всего набрать в поиске ota. Нажмите на пример — откроется проект-копия, исходный пример не изменится.

Шаг 2. Впишите сеть и пароль заливки

В начале программы четыре строки, которые надо заполнить:

const char WIFI_SSID[] = "имя вашей сети";
const char WIFI_PASS[] = "пароль от сети";
const char OTA_NAME[] = "";              // пусто — имя по заводскому номеру
const char OTA_PASS[] = "pridumayte-svoy";

• WIFI_SSID и WIFI_PASS — имя и пароль вашей сети Wi-Fi.
• OTA_NAME можно не трогать: плата сама возьмёт имя по своему заводскому номеру, например plata-895304. У пятнадцати одинаковых плат в классе не будет одинаковых имён.
• OTA_PASS — пароль заливки, придумайте свой. Без него перепрошить вашу плату сможет любой, кто подключён к той же сети. Это не пароль от Wi-Fi и не стоит делать его таким же.

Шаг 3. Первый раз — по кабелю

Подключите плату кабелем, выберите её COM-порт в меню порта и нажмите «Загрузить». Это обычная заливка, как у любого скетча. Прошивка по воздуху заработает только после неё: пока в плате нет программы, которая умеет принимать прошивку, принимать её некому.

Шаг 4. Узнайте имя и адрес платы

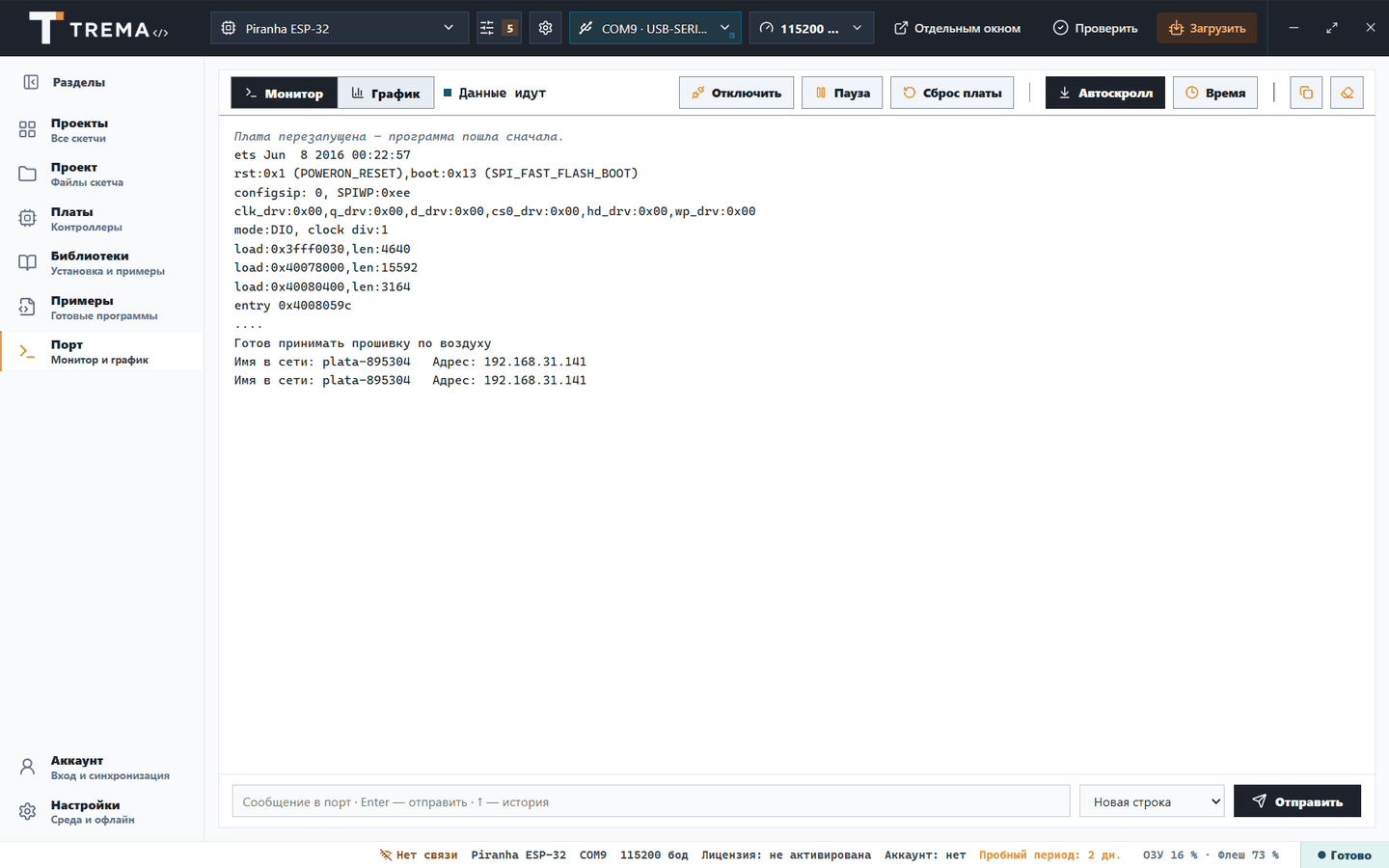

Откройте раздел «Порт» → «Монитор» и поставьте скорость 115200. Раз в десять секунд плата пишет своё имя и адрес в сети. Запишите их — лучше прямо на наклейку на плате.

Если вместо адреса появляется «Не могу подключиться к сети» — плата скажет и причину: сеть не найдена (проверьте имя и что сеть на 2,4 ГГц) или не подошёл пароль.

Шаг 5. Выберите плату в меню порта

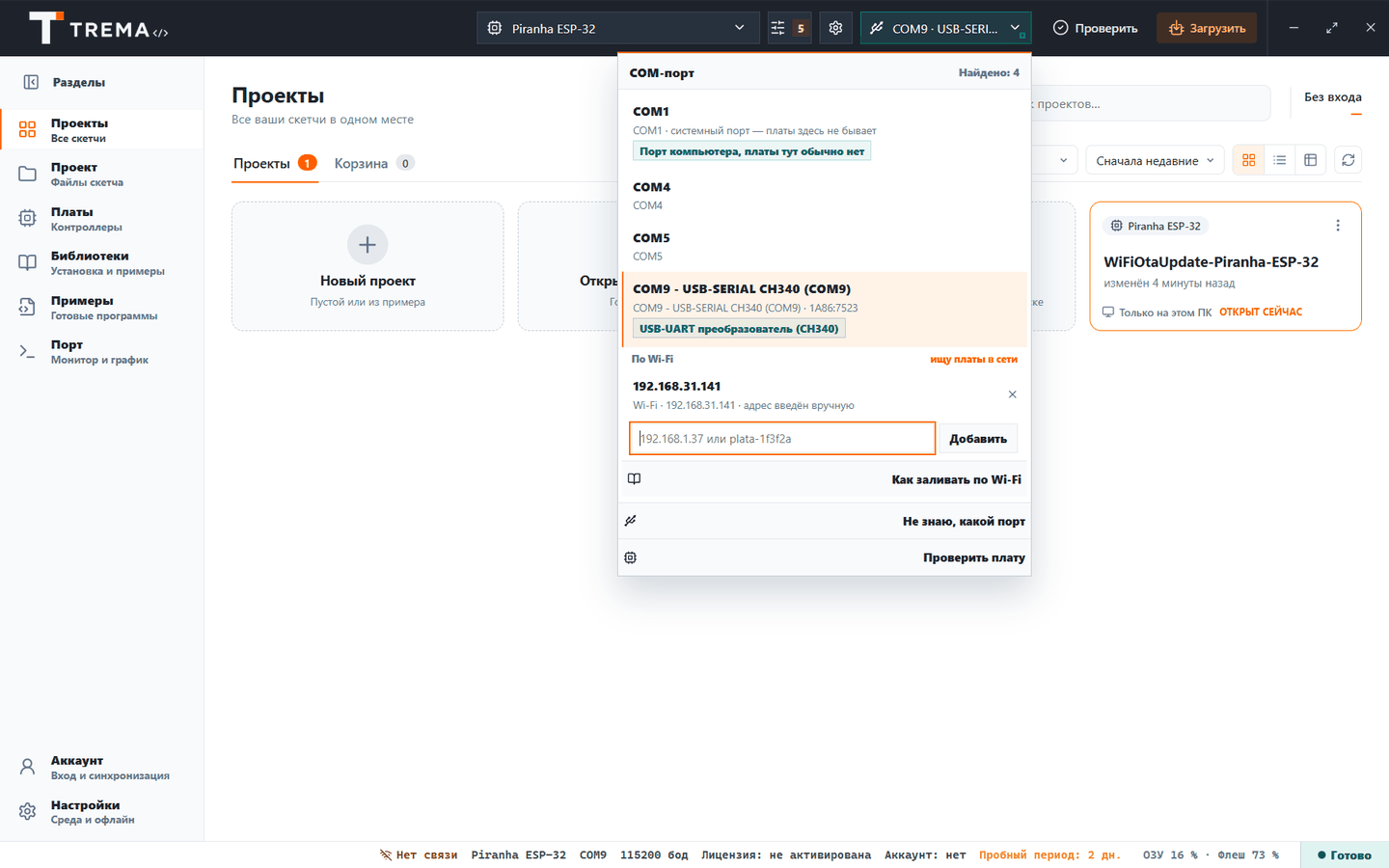

Откройте меню порта (кнопка с COM-портом вверху окна). Под обычными портами — группа «По Wi-Fi». В ней два пути:

• «Искать платы в сети» — Trema IDE слушает сеть, и плата появляется в списке под своим именем, обычно в течение минуты.
• «Указать адрес платы…» — впишите адрес из монитора и нажмите «Добавить». Этот путь работает всегда, даже когда роутер прячет устройства друг от друга и поиск ничего не находит.

Выберите плату в списке — вместо COM-порта вверху окна появится её адрес со значком Wi-Fi. Кабель теперь можно отключить: плате нужно только питание.

Шаг 6. Нажмите «Загрузить»

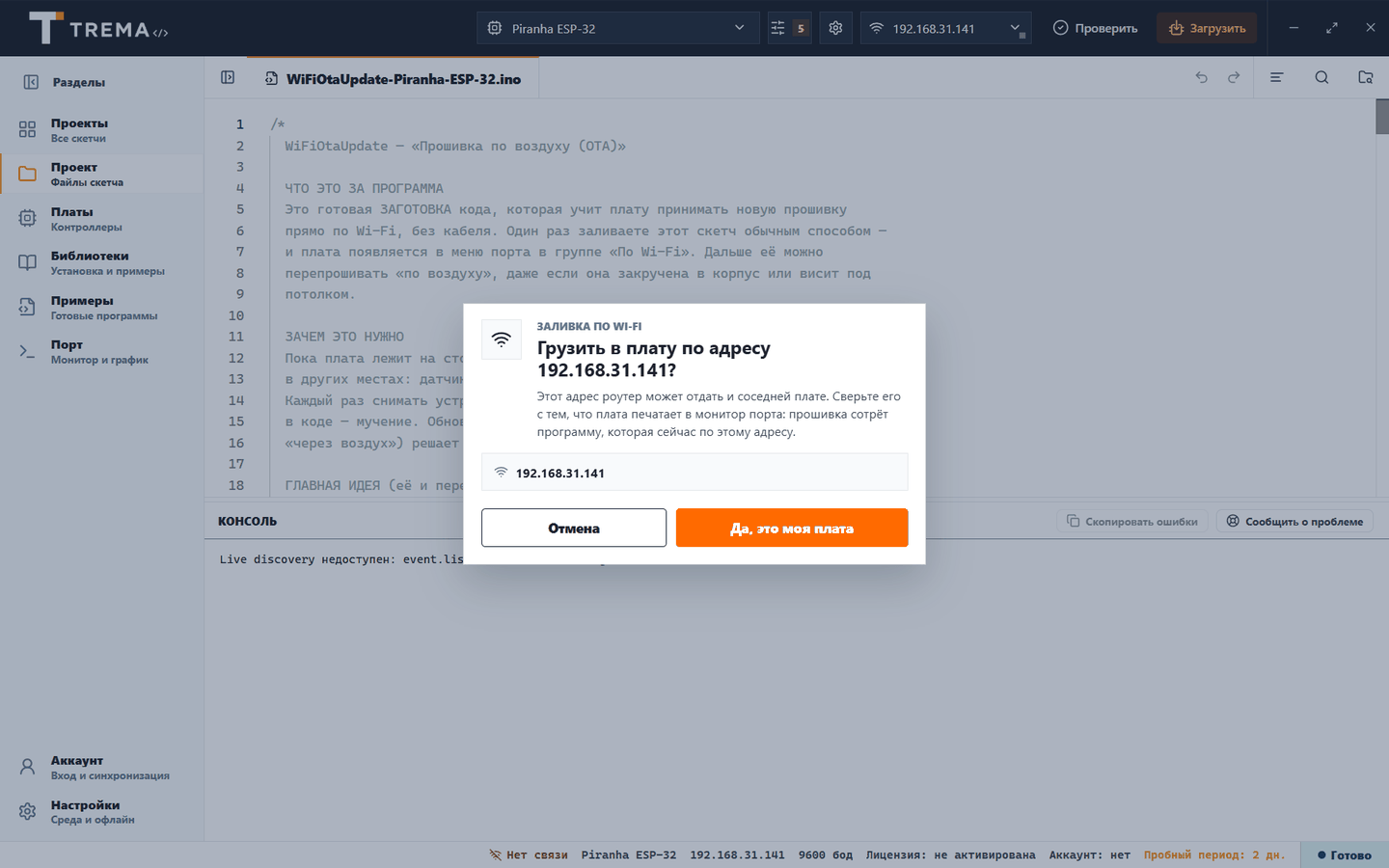

Программа соберётся как обычно, а дальше Trema IDE задаст два вопроса. Первый — та ли это плата: адрес роутер может отдать и соседней, а прошивка сотрёт программу, которая сейчас по этому адресу. Сверьте адрес с монитором и нажмите «Да, это моя плата».

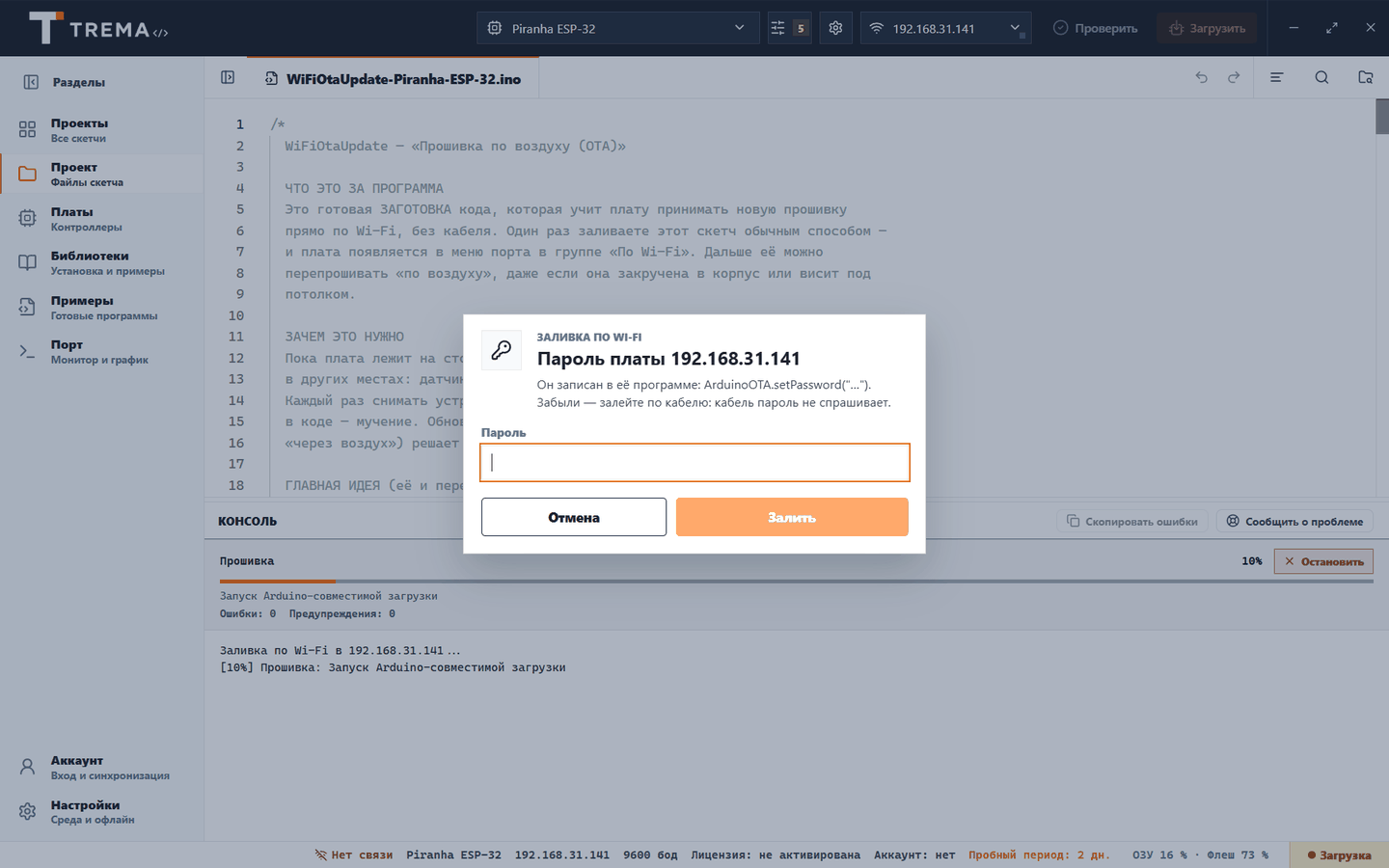

Второй вопрос — пароль заливки, тот самый OTA_PASS. Программа помнит его, пока открыта: при следующей заливке в ту же плату спрашивать не будет.

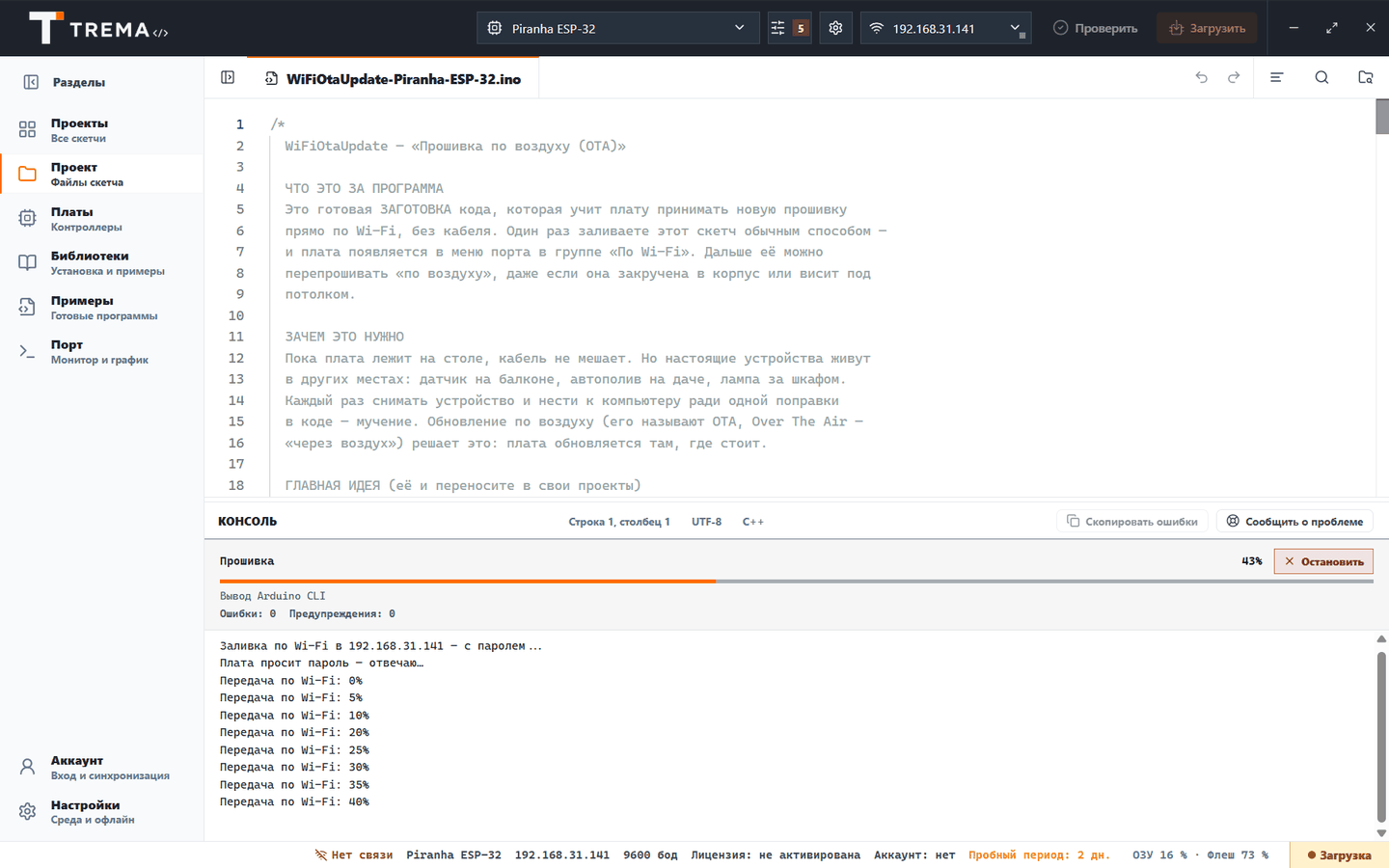

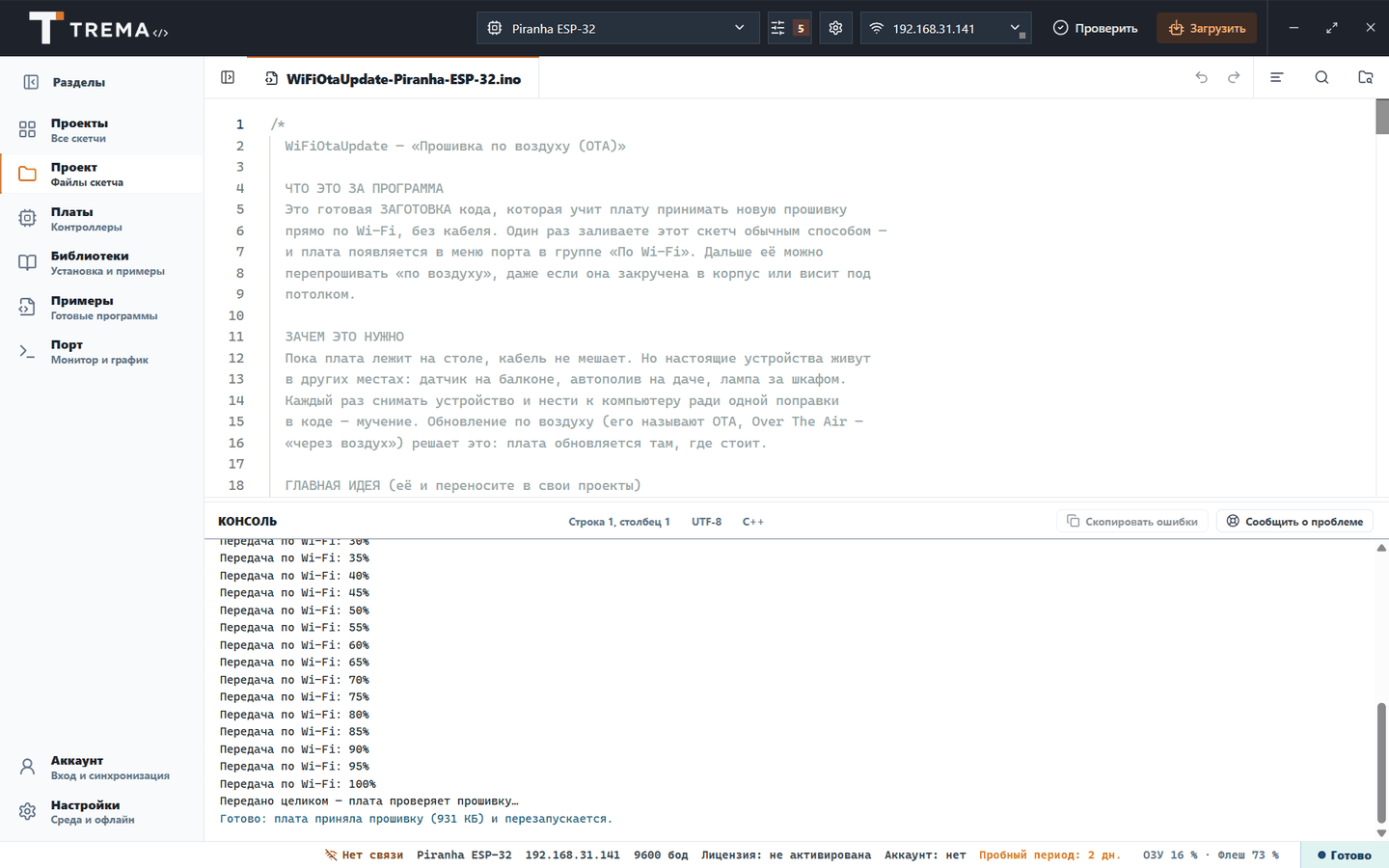

Дальше полоса хода и строки «Передача по Wi-Fi» в консоли. Новая программа пишется в запасную область памяти, а старая работает, пока новая не принята целиком.

При первой заливке по Wi-Fi Windows может спросить, пускать ли Trema IDE в сеть: при заливке плата сама подключается к компьютеру. Нажмите «Разрешить доступ» и отметьте обе сети. Программа предупредит об этом окне заранее.

Что оставить в своих программах

Пример — заготовка. Свою программу пишете в нём же или переносите в неё три вещи: подключение к Wi-Fi, запуск приёмника обновлений в setup() и постоянный вызов ArduinoOTA.handle() в loop().

#include <WiFi.h>
#include <ArduinoOTA.h>

void setup() {
  WiFi.begin(WIFI_SSID, WIFI_PASS);
  // ... дождаться подключения ...
  ArduinoOTA.setHostname("teplitsa");
  ArduinoOTA.setPassword(OTA_PASS);
  ArduinoOTA.begin();
}

void loop() {
  ArduinoOTA.handle();   // без этой строки плата не услышит заливку
  // ваша программа — без долгих delay()
}

Главная ловушка: если залить по воздуху программу без этих строк, плата перестанет принимать прошивку по Wi-Fi, и следующую придётся заливать кабелем. То же с долгим delay() или бесконечным циклом в loop(): плата видна, но прошивку не берёт. Trema IDE проверяет это перед заливкой по Wi-Fi и предупредит, если в программе нет ArduinoOTA.

Память: какая схема нужна

Пока новая программа едет по воздуху, старая обязана работать, поэтому у ESP32 память поделена на две одинаковые области. Схема выбирается в настройках платы — кнопка с ползунками рядом с её названием, пункт Partition Scheme. Для Piranha ESP-32 и большинства плат с 4 МБ:

Схема меняется только заливкой по кабелю: по воздуху плата её не примет. Если программа не помещается, Trema IDE скажет об этом в карточке и назовёт размеры.

Если не получается

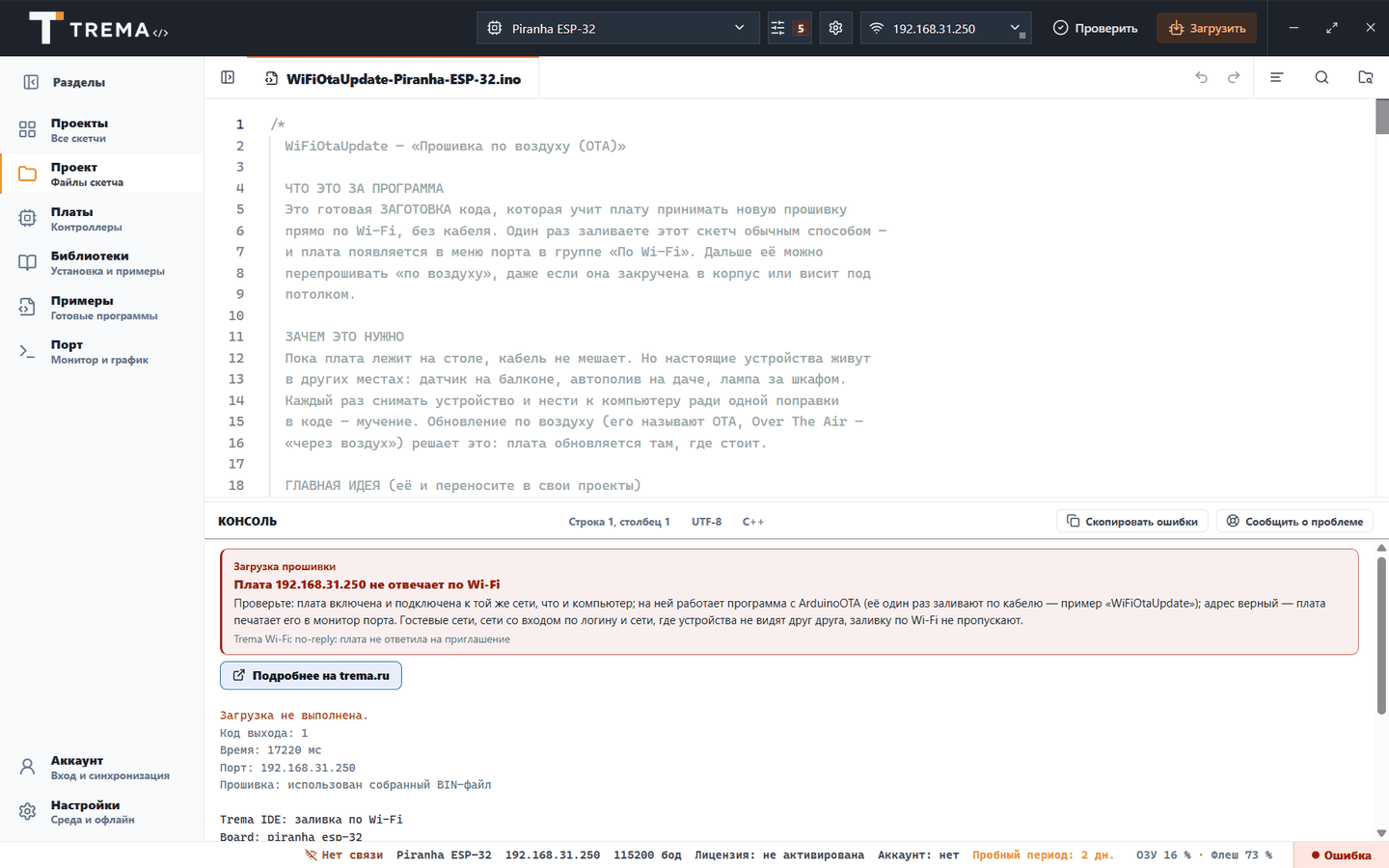

Когда заливка срывается, над консолью появляется карточка: что случилось и что сделать. Кнопка «Подробнее на trema.ru» ведёт сюда.

Отдельно про «не смогла подключиться к компьютеру», потому что это самая частая беда. При заливке не компьютер звонит плате, а плата компьютеру: приняв пароль, она открывает подключение к Trema IDE на один из портов 32320–32329 (TCP). Всё, что режет входящие подключения из домашней сети, режет и заливку. Дома это обычно сетевой экран антивируса или VPN с «защитой от утечек»; открывать нужно только входящие из своей сети и только на эти порты. В школе правила задаёт администратор: кнопка «Скопировать для администратора» в карточке даёт ему готовый текст с путём программы, портами и командами.
